JAPA东洋蓄电池UPS电源整流器与逆变器工作原理

JAPA东洋蓄电池UPS电源在在线式双变换UPS系统中，整流器和逆变器是决定电源输出质量与系统可靠性的两大核心部件。JAPA东洋蓄电池UPS电源ENERTRONIC I系列UPS采用先进的IGBT技术，在整流和逆变环节实现了高效、纯净的电力转换。下面分别介绍两者的工作原理。

整流器的基本功能

整流器是UPS的“入口”，承担两大任务：一是将市电输入的交流电转换为稳定的直流电，为后续的逆变器提供能量来源；二是在市电正常时以浮充模式为蓄电池充电，确保电池始终保持在最佳荷电状态。

JAPA东洋蓄电池IGBT整流器的工作原理

JAPA东洋蓄电池ENERTRONIC I系列整流器采用IGBT半导体整流桥，配合功率因数校正电路。简单来说，其工作过程如下：

三相市电进入整流器后，IGBT整流桥通过高频开关动作将交流电压转换为可调的直流电压。在此过程中，功率因数校正电路主动调节输入电流波形，使其与电压波形保持同步，从而实现输入功率因数不低于零点九九的优秀指标，对电网几乎不产生谐波污染。

整流器的容量设计确保其能够在为逆变器提供满载电源的同时，在市电故障后的约十二小时内将已放电的电池回充至百分之九十五的容量。这一设计对频繁停电场景尤为重要。

软启动与智能充电管理

JAPA东洋蓄电池整流器还配置了软件控制的软启动功能：市电恢复后不会立即全功率启动，而是逐步提升输入电流，避免对电网造成冲击。在并联系统中，各UPS的重启是轮流进行的，确保不会同时启动。

整流器具备IU充电特性，符合各类电池制造商的充电要求，可配置温度补偿功能——根据环境温度自动调整充电电压，高温时降压防止热失控，低温时升压确保充足充电，最大限度延长电池使用寿命。

逆变器的基本功能

如果说整流器是“入口”，逆变器就是UPS的“出口”。它的任务是将来自整流器或蓄电池的直流电压，转换为幅值和频率都稳定的正弦交流电压，为负载提供纯净的电力。

JAPA东洋蓄电池IGBT逆变器的工作原理

JAPA东洋蓄电池逆变器采用IGBT半导体和输出隔离变压器，通过正弦脉宽调制控制将直流电转换为交流电。其工作过程如下：

逆变器内部的IGBT功率器件在高频脉冲信号的控制下快速开关，将直流电压“切割”成脉冲序列。这些脉冲经过正弦脉宽调制——通过控制脉冲的宽度使其按照正弦规律变化，再经输出滤波电路平滑处理，最终还原为纯净的正弦交流电压。

输出变压器在此过程中承担两项关键任务：电气隔离（将负载与电网隔离，阻断共模干扰和地环路电流）和电压匹配（将电压调整至负载所需的二百二十伏或二百三十伏等标准值）。

出色的动态与过载性能

JAPA东洋蓄电池逆变器的设计优势在负载突变时表现得尤为突出。由于相对于基频的高开关频率以及脉冲宽度的优化控制，即使在百分之百负载阶跃变化时，输出电压降也小于正负百分之二，稳定时间仅约一毫秒。这一特性对于工业现场常见的电机启动、电磁阀动作等冲击性负载至关重要。

在过载能力上，逆变器可承受百分之一百五十负载持续六十秒、百分之一百二十负载持续十分钟；静态旁路更可承受百分之五百的负载冲击。

电池自动切换

当市电电压骤降或完全故障时，连接于直流输入端的电池会自动无中断地接管供电。电池放电过程会被事件记录器记录，当电压接近欠压保护阈值时系统提前发出告警信号，为操作人员提供应对时间；达到终止电压时逆变器自动关闭，保护电池免于深度放电损伤。

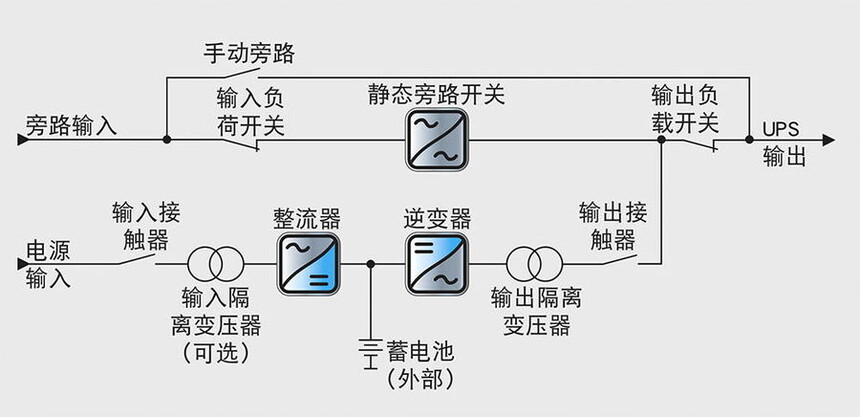

在ENERTRONIC I系列的在线双变换架构中，整流器和逆变器协同工作，构成完整的电力保障链条：

市电正常时：市电进入整流器，将交流电转换为直流电，送至直流母线，同时为电池充电；逆变器从直流母线取电，将直流电转换为交流电输出，为负载提供纯净电力。

市电故障时：电池直接为逆变器供电，逆变器持续输出交流电，切换过程无任何中断。

逆变器异常时：静态旁路自动接管，将负载无缝切换至旁路市电；当逆变器恢复正常后自动切回。

通过这套精密的协作机制，ENERTRONIC I系列实现了VFI-SS-111最高UPS分类等级的标准——输出电压和频率完全由逆变器重新生成，与输入侧的任何扰动无关。
